一、空气压缩机系统概述

1、空气压缩机关闭进气管式压力调节器工作原理

当储气罐（风包）内空气压力超过设定的压力时，压缩机进气管上碟阀自动关闭，压缩机进入空转卸载状态，当储气罐内的空气压力低于设定压力时，压缩机进气管碟阀自动开启，压缩机又进入到满载工作状态。空气压缩机的排气量和压力，在运转中也不是不变的，常因工况变化导致用气量变化，所以空气压缩机工作时总是在重复满载－卸载工作方式。满载时的工作电流接近电动机的额定电流，卸载时的空转电流约为30-50％电动机额定电流，这部分电流不做有用功，而是机械在额定转速下的空转损耗。这种机械式调节装置虽然也能起到压力调节作用，但是压力调节精度低，压力波动大。压缩机总是在额定转速下工作，机械磨损大，电耗高。根据空压机理论分析，在空气压缩机的汽缸容积不能改变的条件下，只有调节压缩机的转速才能改变排气量；压缩机轴功率与转速呈正比变化。在压缩机总排气量大于总用气量时，通过降低压缩机转速调节供风压力，是达到压缩机经济运行的有效方法。在可以选用的压缩机变极电动机、改变皮带轮传动比、串极调速等调速方法中，变频调速与其他调速方法相比，具有无极调速、容易实现自动控制，不用改变设备结构和安装量小的特点。

2、空压机变频器调速的优点

变频调速的优点是压力给定方便，根据用气量的变化随时调整设定值，能够实现压力闭环运行，实现压缩机的恒压供应。

二、选用空压机变频器时的有关要求

空气压缩机属于重型负载，应选用通用型变频器，压缩机选用变频器托动的主要目的是按需要的用风量，合理调节供气压力的设定值，实现稳压节能运行。按配套电动机额定功率选用大一档的恒转矩变频器。空压机变频器要有内置PID调节功能和模拟信号接口；使用地点的电压变动率要在变频器允许输入电压范围内。根据市场应用情况选用性价比较高的七喜HD700系列变频器。

三、改造后的电路

根据需求，保留原工频电路，增加变频电路，使用一台空压机变频器实现两台空压机均可变频运行，且工变频可自由切换。

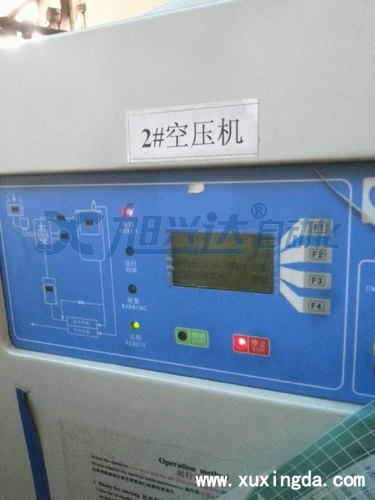

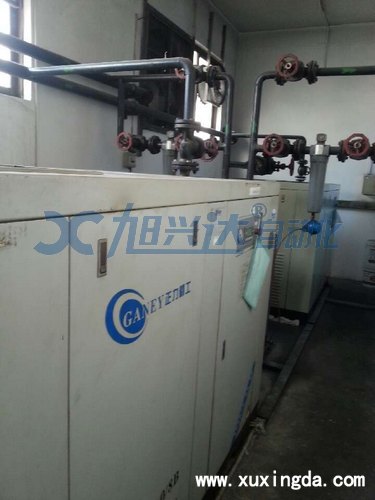

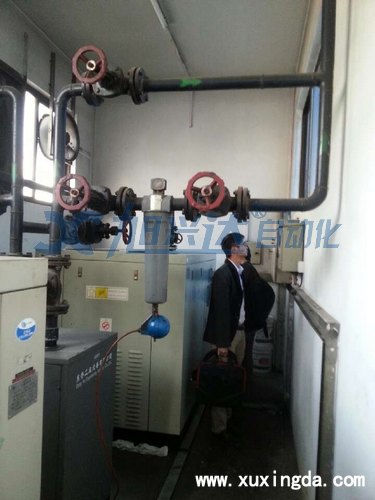

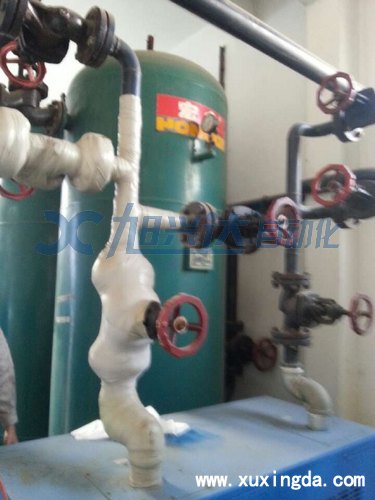

四、改造后的运行及效果

压力传感器安装在总排风管上，反馈输出的压力信号转换成空压机变频器可以识别的模拟电压信号或电流信号（0-10V,4-20mA ），保留工频备用装置，一旦空压机变频器出现故障，可以使用工频系统，保证生产的继续。
压缩机变频改造后运行平稳，工作压力保持恒定，由变频器控制压缩机的自动运行。设备改造后可以实现供风压力闭环控制，减少了压缩机的启停次数，减轻了操作人员的劳动强度；降低了耗电量和机械磨损，延长了机械的使用寿命，提高了经济效益。

五、空压机变频改造后的效益

1、节约能源

空压机变频器控制压缩机与传统控制的压缩机比较，能源节约是最有实际意义的，根据用气量需求来供给的压缩机工况是经济的运行状态

2、提高压力控制精度

变频控制系统具有精确的压力控制能力。使压缩机的空气压力输出与用户空气系统所需的气量相匹配。变频控制压缩机的输出气量随着电机转速的改变而改变，有效地提高了工况的质量

3、延长压缩机的使用寿命

空压机变频器从低频起动压缩机，它的起动加速时间可以调整，从而减少起动时对压缩机的电器部件和机械部件所造成的冲击，增强系统的可靠性，使压缩机的使用寿命延长。此外，变频控制能够减少机组起动时电流波动，这一波动电流会影响电网和其它设备的用电，空压机变频器能够有效的将起动电流的峰值减少到最低程度。
