我们在平时的变频维修工作中，经常需要对变频器进行调试。在这里，旭兴达作为汇川授权广东联保中心，对汇川MD290变频器维修在普通空压机上的调试流程大概讲解一下，希望能对大家有所帮助。

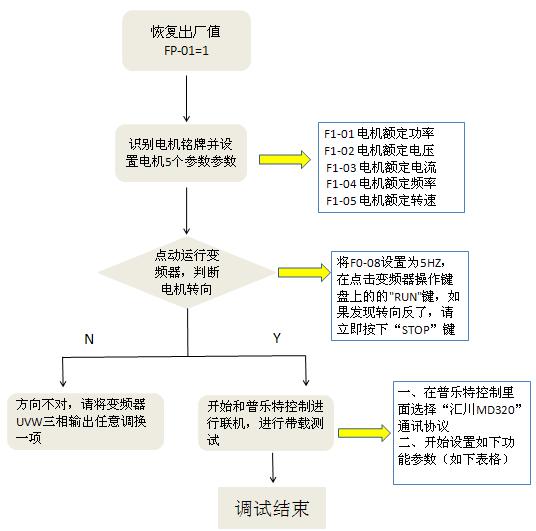

一、 调试流程
二、变频器控制板端子接线图 ：
变频器控制板端子布置图
三、参数设置如下（普乐特控制器+MD290变频器）：
|
功能吗 |
参数设定值 |
参数说明 |
|
F0-02 |
1 |
端子启动 |
|
F0-03 |
3 |
4~20MA模拟量输入（AI2）【J9的跳线要调，如下面的附件所示】 |
|
F0-10 |
同步于电机的额定频率 |
最大频率 |
|
F0-12 |
同步于电机的额定频率 |
上限频率 |
|
F0-14 |
25 |
下限频率 |
|
F1-01~F1-05 |
电机的五个基本参数（功率、电压、电流、频率、转速） |
按照电机铭牌设置 |
|
F4-00 |
1 |
启动信号 |
|
F4-01 |
33 |
急停常闭信号输入 |
|
F4-18 |
2.0 |
模拟量最小电压输入 |
|
F4-19 |
0.0% |
AI2最小输入对应设定 |
|
F4-20 |
10 |
模拟量最大电压输入 |
|
F4-21 |
100%(如果空压机不需要跑最大频率，可以通过这个参数来设置，例如：空压机的最高频率是50HZ，现在只需要跑到40HZ，那么设定值就是40/50=80% ) |
AI2最大输入对应设定 |
|
FD-05 |
1 |
标准的MD0DBUS协议 |
附件：

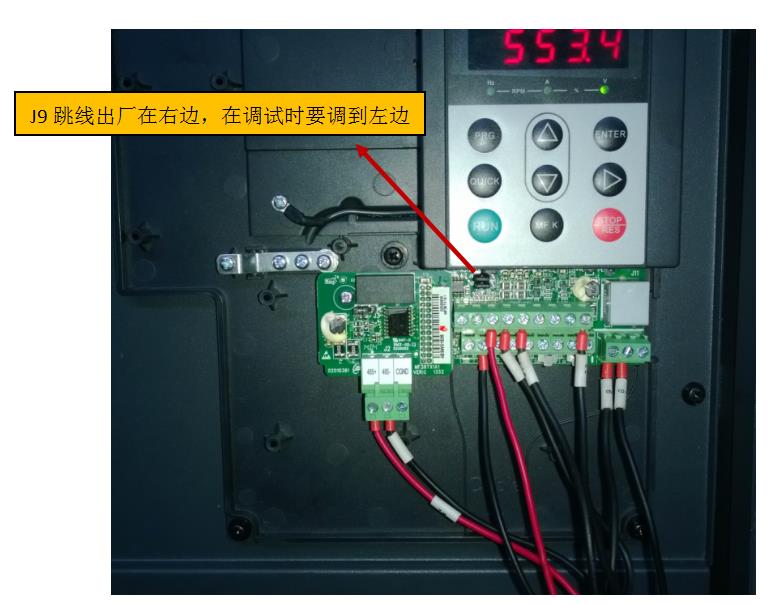

1、变频器跳线示意图：

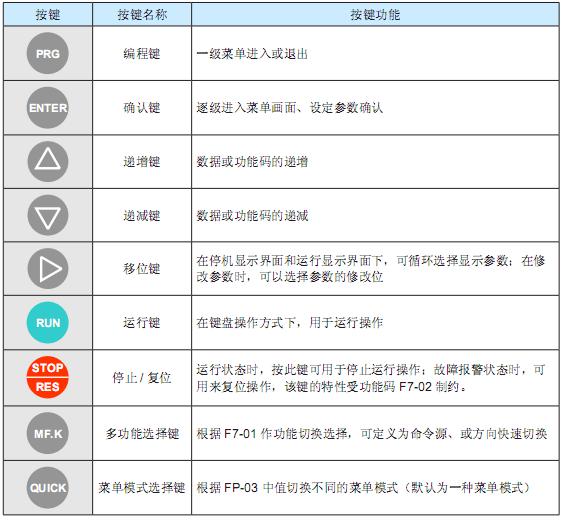

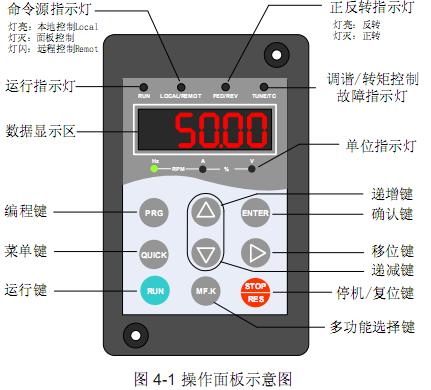

2、变频器键盘操作说明
