变频器是把工频电源（50Hz或60Hz）变换成各种频率的交流电源，以实现电机的变速运行的设备，其中控制电路完成对主电路的控制，整流电路将交流电变换成直流电，直流中间电路对整流电路的输出进行平滑滤波，逆变电路将直流电再逆成交流电。对于如矢量控制变频器这种需要大量运算的变频器来说，有时还需要一个进行转矩计算的CPU以及一些相应的电路。变频调速是通过改变电机定子绕组供电的频率来达到调速的目的。

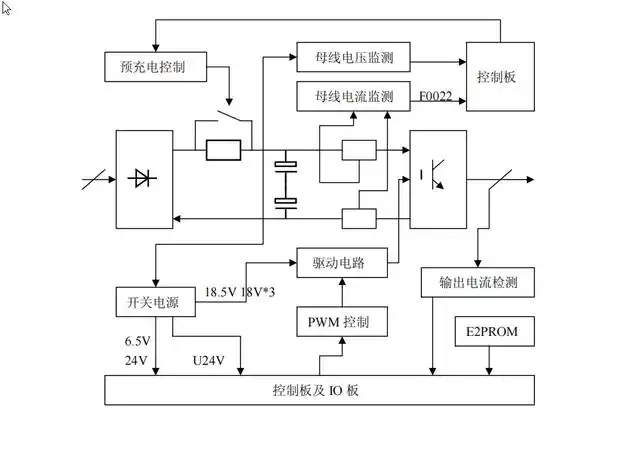

电路板实物及信号流框图（以 C 尺寸为例）：

黄线：主回路信号流向；宽红线：变频器输入输出电流；宽绿线：来自控制板的信号； 窄红线：电源信号； 窄绿线：控制信号。

MM440 转接板信号详图
