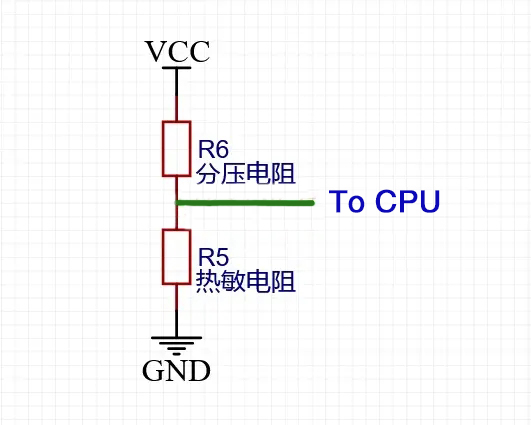

屏蔽方法：热敏电阻在IGBT模块内，如果模块没有安装到主电路板上，此时R6到地是开路状态,没有和热敏电阻形成分压电路，输入到CPU的电压就是VCC,所以会报OH过热故障。此时只需用万用表测出模块上边热敏电阻的阻值，然后取相等或者接近此阻值的电阻接在R6和地之间，与R6形成分压电路，就可以消除变频器的OH故障报警。

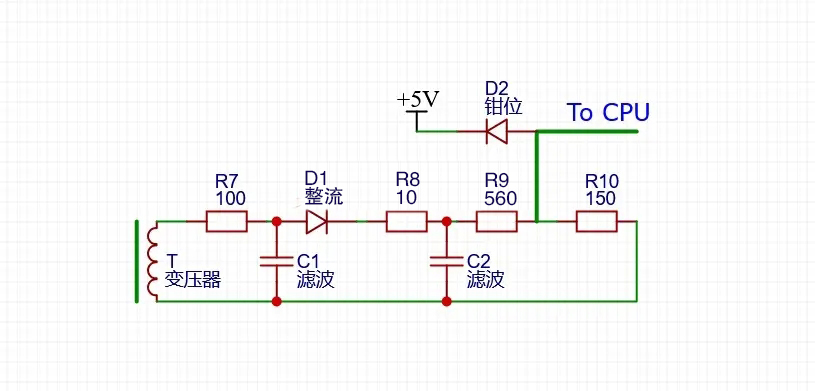

屏蔽方法：母线电压检测电路有的是通过在母线P和N之间串接电阻分压，取很小的电压值通过A7840隔离处理后送给CPU.这里分析的母线电压信号取自开关电源的输出绕组，通过D1整流R7,R8限流，R9和R10分压后送给CPU.D2起到电压的钳位作用，防止电压超过5.6V，击穿CPU.交流380V供电的变频器母线电压是537V,如果用310V直流电压供电的话，R10上边分到的电压值会减少，所以会报欠压故障，屏蔽此故障只需增大R10的阻值，式R10上边的分压增大到和537V母线电压供电时的电压值相同即可。
