日立SJ300-30KW变频器维修实例分析

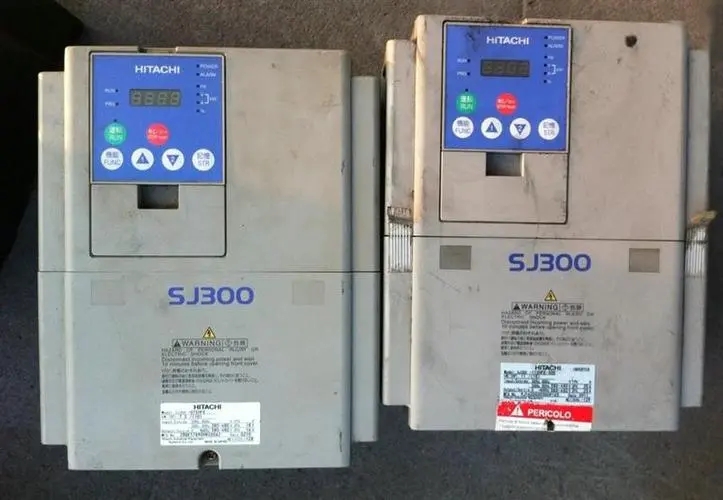

这2台日立SJ300变频器维修没什么技术含量，为图快速简单，特别是为防止反复插拔CPU控制板与驱动板链接的FFC电缆造成电缆和插座的损坏，一次性直接更换最可能出现问题的元件最快速有效。得益于同时具有2台同型号变频器，且故障点相互交叉，所以才便于用板子交换的方法来快速定位故障，就当日立变频器维修的参考吧！

一、故障现象

第一台，R-T端子上电AC380V，直接报警E23.0，确认为变频器故障；
第二台，R-T端子上电AC380V，面板显示C----（或A---），按FUNC键，C----（或A---）消失，原变频器为端子控制，改面板控制参数A001=02，A2=02，F001=50，接负载，按RUN键运行，报警E23.6，确认为变频器故障。

二、故障判断

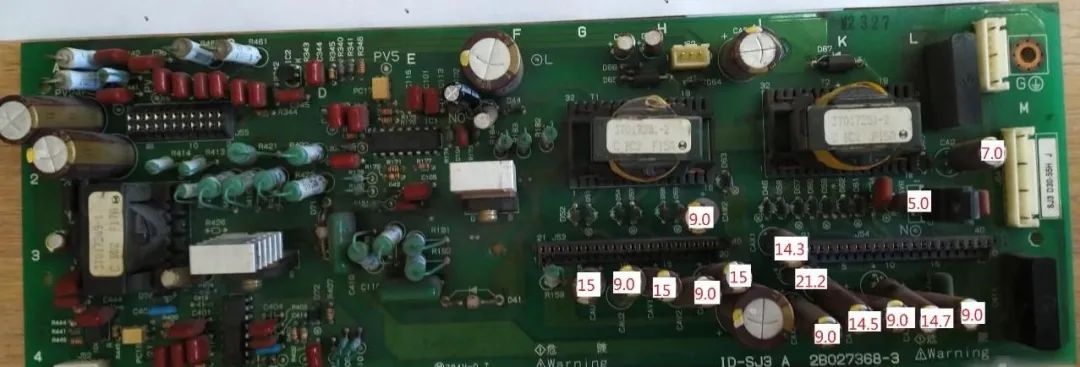

电源板各路电源滤波电解电容电压正常值

第一台变频器，购CPU控制板，参数重新设置，上电，运行，OK；
第二台变频器，拆驱动板，测驱动外围元件，基本OK；直接将驱动电源12只55μ/25V滤波电容用12只100μ/50V电容更换；直接将6只A316J全部更换；上电运行试机，变频器修复完成。

四、注意

 1、上电试机，AC380V必须加到R-T端子！
 2、更换CPU控制板，其软件版本号和原来板子不同，个别参数有异。原来变频器为端子控制，其中的智能端子1-8，用参数C001-C008定义，端子8外接反向控制线，参数C008=01。新换的板子，竟然只有C001-C005，找不到C008。怎么办？只好将反转控制线改接到端子5，并将C005设置为01。
