（图文并茂）15KW西威变频器故障维修解析3例
实例一：报欠电压后黑屏
1、用户主诉：欠电压报警，然后一会儿黑屏，停机
2、静态测整流桥、IGBT正常；

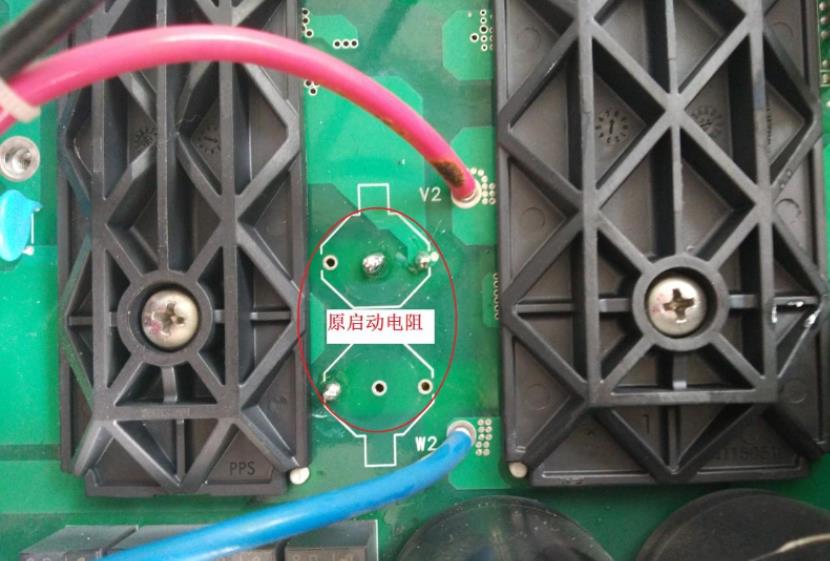

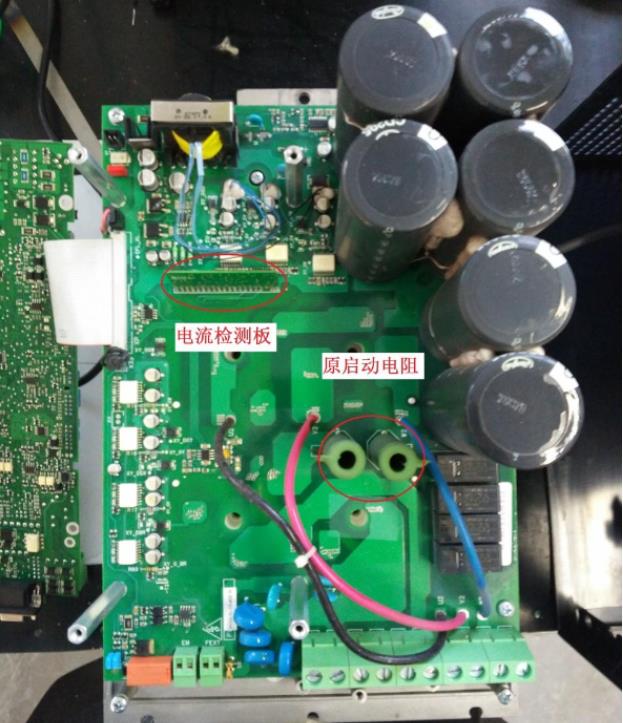

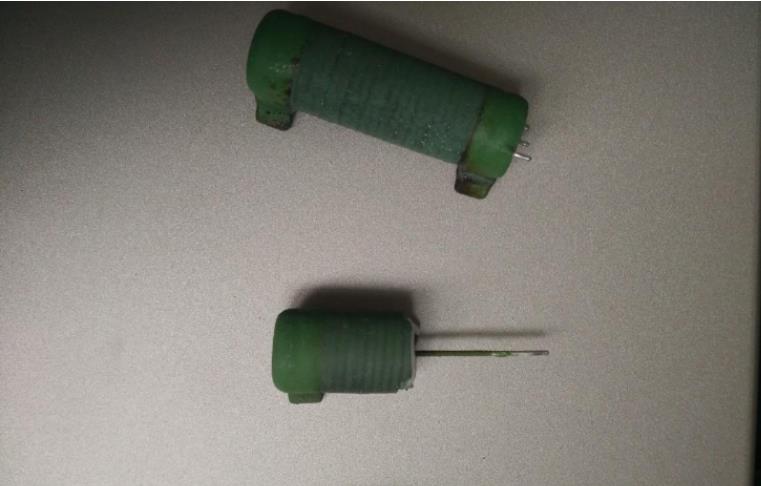

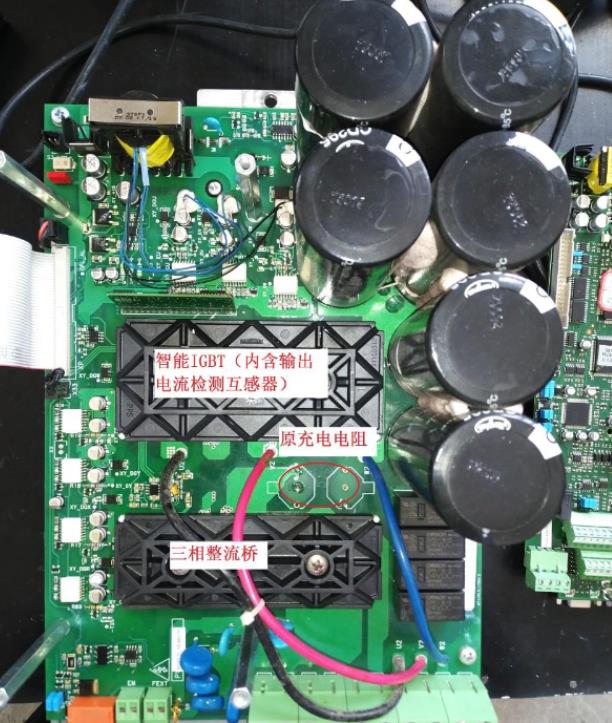

3、打开机盖，目检，发现2只充电电阻烧坏，表测1只已断路。
4、用2只10欧姆30W铝壳电阻串联，固定到散热器上；
5、电阻中间、2头分别引出3根线，中间接原2个电阻中点焊盘，另2头分别接到原电阻K、KP焊点，见图。
实例二、运行报过电流
1、用户主诉：报过电流，停机；
2、上电，空载，报故障，查历史记录，为过电流；
3、进入按向下箭头和ENTER键，选择进入MONITOR- MEASURE-MOTOR CURRENT菜单，查看输出电流，电流约86A，显然，电流检测电路出现故障；

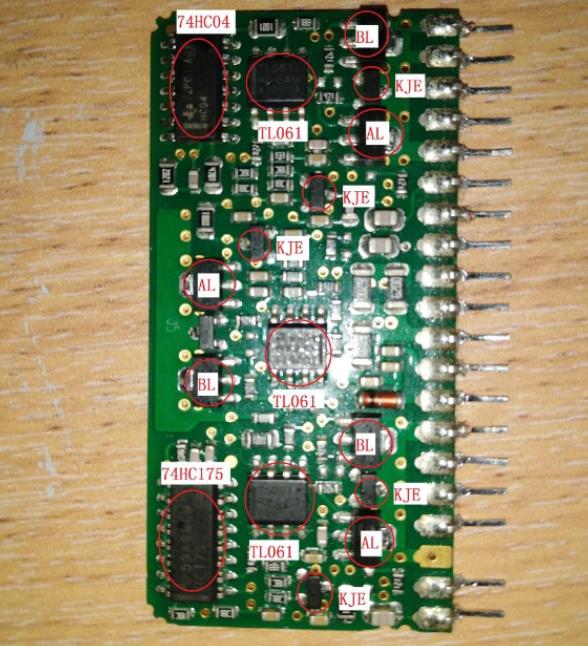

4、拆焊电流检测小板，测板上外围电阻OK，直接更换3只TL061运放及74HC175，见图。
5、装机，上电，空载，不运行，进菜单看电机电流为0，OK。
实例三、屏亮但显示异常，不能运行
1、用户主诉：上电后屏亮，出现一个小方块闪动，但不出现正常菜单，不能运行；
2、仔细观察，上电过程中除以上现象外，也没有充电继电器吸合的声音，风扇运转正常，判断是CPU未运行，系统自检有误；

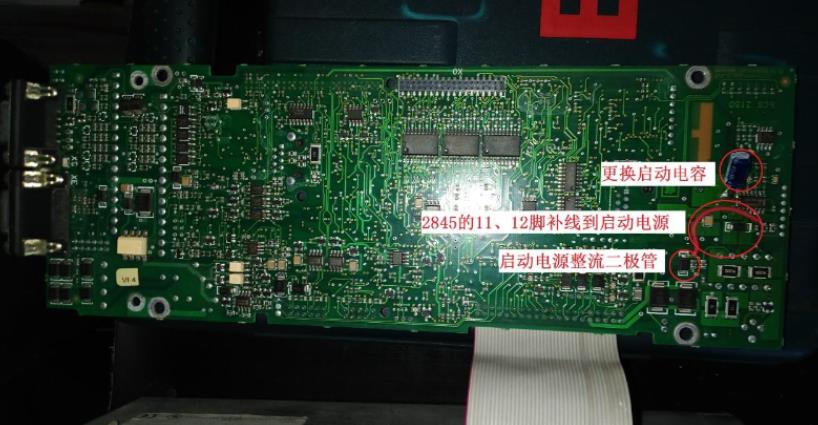

3、该CPU板原启动电容容量减小，曾经更换（原电容因拆焊时将焊盘损坏，故更换的电容焊在背面），经测量CPU的+5V电源电容电压，只有3.XV，而且启动电容的2端电压只有8V，测下板送上来的24V电压为25V，大致正常，显然CPU板的开关电源2845芯片没有工作；
4、对照另一台正常同型号变频器，反复测量发现，启动电源的二极管正极与2845芯片的13、14脚不通，启动电源没有加到2845芯片，疑为过孔断路；
5、补焊一条线将启动电源二极管正极与2845芯片13、14脚接通，见图。
