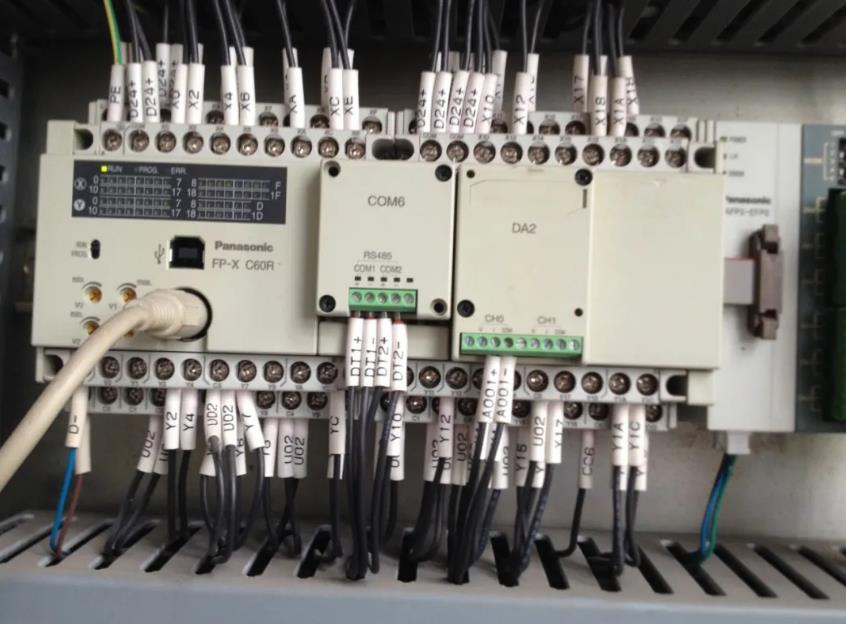

一、PLC的故障类型
1、外部设备故障
外部设备是什么?就是指与PLC工作过程直接联系的各种开关、 传感器、 执行机构、 负载等。
如果这些设备发生故障,就会直接影响 PLC 系统的控制功能。
因此维修 PLC的故障之前,首先要分清是外部设备故障。还是 PLC 本身故障。
2、系统故障
系统故障:影响 PLC 系统运行的全局性故障。分为固定性故障、偶然性故障。
故障发生之后,如果可以重新启动使系统恢复正常,那就是偶然性故障。
固定性故障:一般需要更换硬件或软件, 系统才能够恢复正常。
3、硬件故障
系统中的模板、电路损坏而造成的故障。
4、软件故障
软件故障包含软件错误、操作错误等。
软件故障一般可以通过本身的自诊断测试功能或者软件来查看。
所以,可以看到一般PLC常见故障有电源指示灯不亮,PLC人机无法通讯,PLC IO模块灯亮异常,PLC触点无输出,PLC POWER电源指示灯不亮,PLC模组指示灯不亮,PLC无电源,PLC不通电等。
二、查找一般的PLC故障维修的基本步骤
PLC维修时,先插好编程器,将开关调到 RUN 位置,然后根据六步法步骤查找:
(1)假如该信号操控在一个计数器,首要查看操控复位的逻辑,然后是计数器信号。按下述2到5步进行。
(2)假如施耐德PLC中止在某些输出被鼓励的当地,一般是处于中间状况,则查找引起下一步操作发作的信号(输入,定时器,线川,鼓轮操控器等)。编程器会显现那个信号的ON/OFF状况。
(3)输入信号,将编程器显现的状况与输入模块的LED指示作比较,结果不共同,则替换输入模块。假如发现在扩展架上有多个模块要替换,在替换之前,应先查看I/O扩展电缆和其衔接情况。
(4)假如输入状况与输入模块的LED指示共同,就要比较一下发光二极管与输入设备(按钮、限位开关等)的状况。假如二者不同,丈量一下输入模块,如发现问题,需求替换I/O设备,现场接线或电源;反之需要替换输入模块。
(5)假如信号是定时器,并且停在小于999.9的非零值上,则要替换CPU模块。
(6)如信号是线川,没有输出或输出与线川的状况不同,就得用编程器查看输出的驱动逻辑,并查看程序清单。查看应按从左到右进行,找出N个不接通的触点,如没有通的那个是输入,就按第二个和第三步查看该输入点,日是线川,就按第四步和第五步查看。要使主控继电器不影响逻辑操作。
三、PLC系统维护与故障排除的基本流程
总体诊断:根据总体检查流程图,找出故障点的大致方向,然后逐渐细化找出具体的PLC故障。
第一,电源故障诊断
如果电源灯不亮需要对供电系统以及电源灯本身进行检查。
第二,运行故障诊断
电源正常,运行指示灯不亮,则说明系统可能因某种异常原因而终止正常运行。
第三,输入输出故障诊断
输入输出单元是 PLC 与外部设备进行信息交流的通道;
输入输出是否正常工作,还与连接配线、接线端子、熔断器等元器件状态有关。
第一,先问再做
维修 PLC 时,不要立即直接动手,而是先询问故障发生前后的情况、故障现象;
如果对生疏的 PLC 维修,应先了解其工作原理。
第二,先清再修
在维修PLC 之前,先打开机器清洁 PLC之后,再进行维修工作 。
第三,PLC检查先外后内
维修PLC 时,先检查外部现象与原因,如果外部正常,则然后检查 PLC 内部。
第四,先无后通
在没有通电的情况下,判断熔丝是否损坏,在不通电的情况下就可以判断出故障点。如果不能够通过这种方法判断出问题的话,再通电进行检查 PLC的各项 。
