变频器主回路三种故障分析

一、主回路常见故障分析
    主回路主要由三相或单相整流桥、平滑电容器、滤波电容器、IPM逆变桥、限流电阻、接触器等元件组成。其中许多常见故障是由电解电容引起。电解电容的寿命 主要由加在其两端的直流电压和内部温度所决定，在回路设计时已经选定了电容器的型号，所以内部的温度对电解电容器的寿命起决定作用。电解电容器会直接跋斓 奖淦灯鞯氖褂檬倜 话阄露让可仙?0℃，寿命减半。因此一方面在安装时要考虑适当的环境温度，另一方面可以采取措施减少脉动电流。采用改善功率因数的交流或直流电抗器可以减 少脉动电流，从而延长电解电容器的寿命。
    在电容器维护时，通常以比较容易测量的静电容量来判断电解电容器的劣化情况，当静电容量低于额定值的80%，绝缘阻抗在5MΩ以下时，应考虑更换电解电容器。


二、主回路典型故障分析
    故障现象：变频器在加速、减速或正常运行时出现过电流跳闸。
     首先应区分是由于负载原因，还是变频器的原因引起的。如果是变频器的故障，可通过历史记录查询在跳闸时的电流，超过了变频器的额定电流或电子热继电器的设 定值，而三相电压和电流是平衡的，则应考虑是否有过载或突变，如电机堵转等。在负载惯性较大时，可适当延长加速时间，此过程对变频器本身并无损坏。若跳闸 时的电流，在变频器的额定电流或在电子热继电器的设定范围内，可判断是IPM模块或相关部分发生故障。首先可以通过测量变频器的主回路输出端子U、V、 W，分别与直流侧的P、N端子之间的正反向电阻，来判断IPM模块是否损坏。如模块未损坏，则是驱动电路出了故障.如果减速时IPM模块过流或变频器对地 短路跳闸，一般是逆变器的上半桥的模块或其驱动电路故障；而加速时IPM模块过流，则是下半桥的模块或其驱动电路部分故障，发生这些故障的原因，多是由于 外部灰尘进入变频器内部或环境潮湿引起。

三、控制回路故障分析
     控制回路影响变频器寿 命的是电源部分，是平滑电容器和IPM电路板中的缓冲电容器，其原理与前述相同，但这里的电容器中通过的脉动电流，是基本不受主回路负载影响的定值，故其 寿命主要由温度和通电时间决定。由于电容器都焊接在电路板上，通过测量静电容量来判断劣化情况比较困难，一般根据电容器环境温度以及使用时间，来推算是否 接近其使用寿命。
     电源电路板给控制回路、IPM驱动电路和表面操作显示板以及风扇等提供电源，这些电源一般都是从主电路输出的直流电压，通过开关电源再分别整流而得到的。 因此，某一路电源短路，除了本路的整流电路受损外，还可能影响其他部分的电源，如由于误操作而使控制电源与公共接地短接，致使电源电路板上开关电源部分损 坏，风扇电源的短路导致其他电源断电等。一般通过观察电源电路板就比较容易发现。

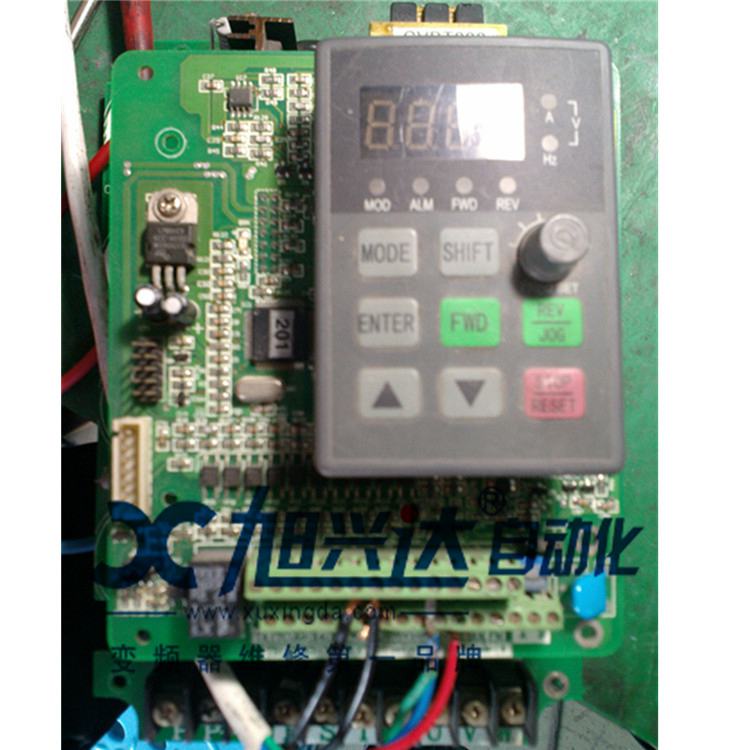

     逻辑控制电路板是变频器的核心，它集中了CPU、MPU、RAM、EEPROM等大规模集成电路，具有很高的可靠性，本身出现故障的概率很小，但有时会因开机而使全部控制端子同时闭合，导致变频器出现EEPROM故障，这只要对EEPROM重新复位就可以了。
     IPM电路板包含驱动和缓冲电路，以及过电压、缺相等保护电路。从逻辑控制板来的PWM信号，通过光耦合将电压驱动信号输入IPM模块，因而在检测模快的同时，还应测量IPM模块上的光耦。
