如上图所示, 适当增加外部元件, 可使整个电路具有过流检测、保护及软关断功能。加直流20V作为集成块工作电源。内部利用稳压二极管产生- 5V的电压, 除供内部应用外, 也为外用提供负偏压。集成块采用高速光耦输入隔离。由于EXB840 的15 脚接高电平, 故控制脉冲输入端14 脚为低电平时,IGBT导通,14脚高电平时,IGBT截止。

稳压管V1、V2为栅极电压的正向限幅保护,电容C1、C2为正、反向电源的滤波电容, 1脚还外接发射极的钳位二极管VD2。此外, 当集电极电流过大时, IGBT的饱和压降UCE将明显增加,使集电极电位升高, 过高的集电极电位作为过流信号送至6脚,通过EXB840内部的保护电路,使栅极电位逐步下降,IGBT延时截止。与此同时, 5脚输出低电平,使光耦合器S01导通,输出过电流保护信号,对PWM信号提供一个封锁信号, 封锁与门。IGBT在发生短路后是不允许立即过快地关断,因此时短路电流相当大,如果立即关断会造成很大的di/dt, 这在线路杂散电感作用下会在IGBT 上产生过高的冲击电压,损坏元件。EXB840慢关断动作时间约8us,延时功能在内部电路里实现。

EXB840 的4 脚用于连接外部电容, 以防止过流保护电路误动作,多数场合不需接该电容。

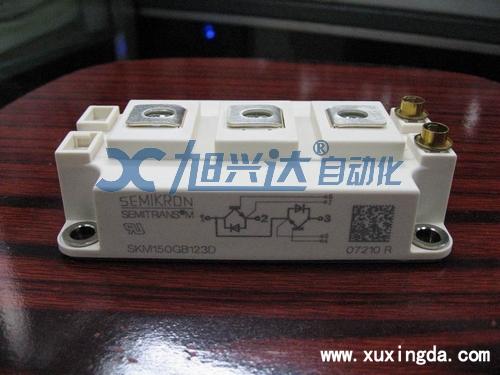

该电路适合容量较大、开关频率在40千赫以下的IGBT,整个驱动电路动作快,信号延时不超过1.5微秒。并有过流检测、保护及过载慢速关断等控制功能。
