注意加减速时间不能大于泵的切换判断时间。在按图接线时，必须设置变频器的F5.00（输入端子X1功能选择）功能码，设置参数为20（闭环失效）， 此组功能码的设置主要为了防止加减泵时的水压波动。
(变频恒压供水系统功能码的设定)
变频恒压供水系统功能参数表
| 功能码 | 名称 | 设定范围 | 说明 | |
| F0.08 | 加速时间1 | 根据实际情况选择 | ||
| F0.09 | 减速时间1 | 同上 | ||
| F0.10 | 上限频率 | 同上 | ||
| F0.11 | 下限频率 | 同上 | ||
| F3.20 | 选择恒压供水模式1 | 0：选择变频器做一拖二的供水模式 1:选择基板做一拖二的供水模式 2：选择基板做一拖三的供水模式 3：选择基板做一拖四的供水模式 |
此组参数需和F3.31配合使用才能使恒压供水有效 | |
| F3.21 | 远程压力表量程 | 根据实际情况选择 | ||
| F3.22 | 加减泵时的上限频率与下限频率允许偏差 | 同上 | ||
| F3.23 | 泵切换判断时间 | 同上 | ||
| F3.24 | 电磁开关切换延迟时间 | 同上 | ||
| F3.25 | 自动切换时间间隔 | 同上 | 如果设置为0，则此功能失效，根据实际情况选择 | |
| F3.31 | 选择恒压供水模式2 | 0：变频循环模式，先起先停 1：变频固定模式，先起先停 2：变频固定模式，先起后停 |
此组参数需和F3.20配合使用才能使恒压供水有效 | |
| F5.00 | 输入端子X1功能选择 | 33 | 此组参数必须选择为33：外部中断输入 | |
| F5.01 | 输入端子X2功能选择 | 20 |
此组参数必须选择为20：闭环失效 |

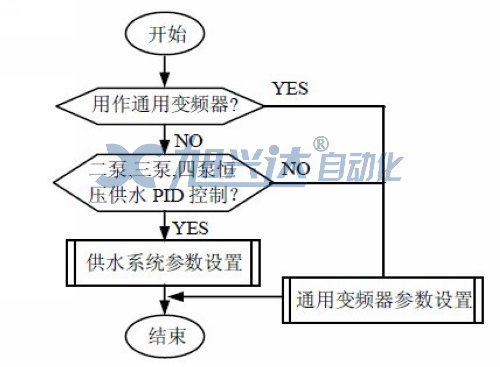

1、变频恒压供水系统设置步骤

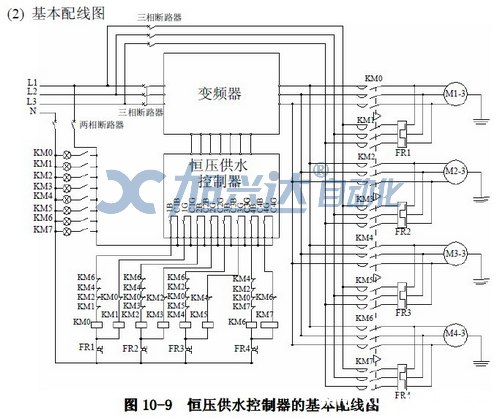

2、变频恒压供水系统基本配线图
说明
（1B，C1B），（1G，C1G）,(2B,C2B),(2G,C2G),(3B,C3B),(3G,C3G),(4B,C4B),(4G,C4G)分别表示恒压供水板上控制端子“一号变频”，“一号工频”，“二号变频”，“二号工频”，“三号变频”，“三号工频”，“四号变频”，“四号工频”，对应的两端子。
1、电机侧的变频器输出与工频旁路之间应使用带有机械联锁装置的交流接触器，并在电气控制回路上进行逻辑互锁，以防止变频器输出与工频电源之间引起短路而损坏变频器及相关设备；
2、电机所连接的工频电源L1，L2，L3的相序应与连接变频器输出U、V、W的相序保持一致，请用相序表确认后再运行，防止变频/工频切换中引起电机反转事故。
3、电机的工频旁路支路中应有相应的过流保护装置。
