一、变频恒压供水系统恒压供水基板概述

器固定驱动方式和基板循环驱动方式外，还可以配备消防泵的自动控制等功能。

（变频恒压供水系统改造）

无需要原来构成系统所必需的调节器及控制器，就能构成。不但功能卓越性能可靠而且更多廉价的系统。
本恒压供水基板具备八个可驱动AC250V继电器的节点输出，最多可以托四台水泵。
由定时切换功能使各泵运转时间均匀，从而抑制了泵的设备老化。
由于可接点动信号从外部来选择水泵，所以便于维修。

二、变频恒压供水系统中恒压供水控制器与变频器的连接

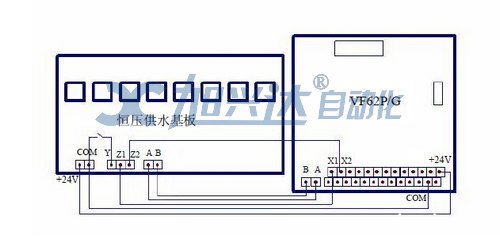

(变频恒压供水系统恒压供水控制器与变频器的连接)

端子说明：恒压供水基板的A.B端子为RS485通信的接收与发送端，Z1是降低加泵时水压过大信号输出端，Z2是降低减泵时水压下降信号输出端，Y是消

防泵控制输入信号端，+24V，COM分别为基板的电源输入端和地端。
2、内置
对于11KW或11KW以上的变频器，恒压供水控制器与其连接时，采用内置的方式。
将恒压供水基板取出，如图摆放，并用随机附送的螺钉在四周进行固定，供水板与变频器的连接采用导线直接外置连接，供水基板的控制端子与接触器

的连接可以通过变频器的出线孔进行走线。
